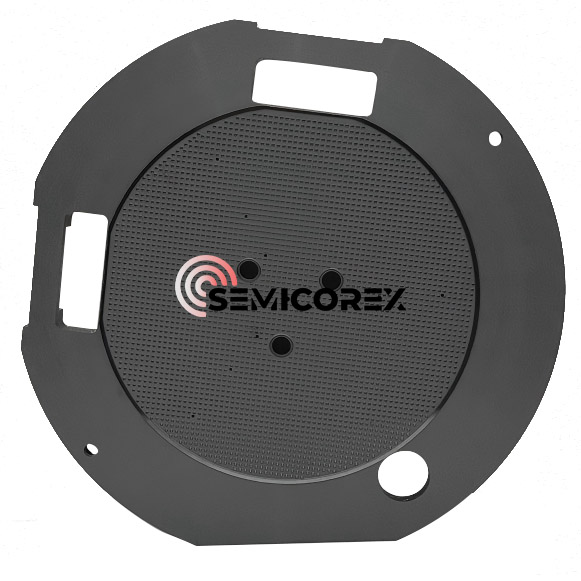

Вафлени вакуумни патронници

Точността на манипулирането и местоположението на вафлите пряко влияе върху производствения добив на литография и колко добре работят полупроводниковите устройства в полупроводниковата индустрия и тези две функции се изпълняват чрез използване на вакуумни патронници Semicorex за вафли, които са направени от плътен синтерован силициев карбид (SiC). Тези вакуумни патронници са проектирани за изключителна прецизност, както и структурна твърдост и дълготрайност, в тежки среди като литография и обработка на пластини. Вакуумният патронник има прецизно оформена повърхност с микроиздатини (неравности), предназначена да осигури стабилна опора за пластини с постоянен вакуум чрез адсорбция.

Вакуумните патронници Semicorex Wafer са проектирани да бъдат съвместими с най-добрите фотолитографски системи и имат отлична термична стабилност, устойчивост на износване и осигуряват сигурност за точното местоположение на пластините. Продуктите на Semicorex могат напълно да заменят стандартните дизайни на вакуумни патронници, използвани във фотолитографските системи на Nikon и Canon, и могат да бъдат проектирани специално, за да отговорят на специфичните изисквания на клиента за гъвкавост в оборудването за производство на полупроводници.

Материал: синтерован силициев карбид (плътен)

Корпусът на вафлените вакуумни патронници е произведен отсинтерован силициев карбидкойто е произведен с изключително висока плътност и има всички подходящи механични и термични характеристики, за да се използва в полупроводникови устройства. В сравнение с други стандартни материали за вакуумни патронници като алуминиеви сплави и керамика, плътният SiC предлага значително по-голяма твърдост и свойства със стабилност на размерите.

Силициевият карбид също има изключително ниско топлинно разширение, той може да гарантира, че позиционирането на пластините остава стабилно дори при температурни колебания, които обикновено се срещат по време на литографски процеси. Неговата присъща твърдост и устойчивост на износване позволяват на патронника да поддържа дългосрочна прецизност на повърхността, намалявайки честотата на поддръжка и оперативните разходи.

Дизайн на повърхността с микроиздатини за стабилно боравене с пластини

Повърхността на патронника включва еднаква структура с микро-неравности, която минимизира контактната площ между пластината и повърхността на патронника. Този дизайн осигурява няколко важни предимства:

Предотвратява образуването на частици и замърсяване

Осигурява равномерно разпределение на вакуума

Намалява залепването на вафлите и щетите при работа

Подобрява плоскостта на пластините по време на процесите на експониране

Това прецизно инженерство на повърхността гарантира стабилна адсорбция и повтарящо се позициониране на пластини, които са от съществено значение за литографията с висока разделителна способност.

Изключително висока точност и огледално покритие на повърхността

Вакуумните патронници Semicorex Wafer се произвеждат с помощта на усъвършенствани технологии за обработка и полиране за постигане на изключителна точност на размерите и качество на повърхността.

Ключовите прецизни характеристики включват:

Равност: 0,3 – 0,5 μm

Огледално полирана повърхност

Изключителна стабилност на размерите

Отлична равномерност на поддръжката на вафли

Огледалното покритие намалява повърхностното триене и натрупването на частици, което прави патронника много подходящ за чисти полупроводникови среди.

Лека, но изключително здрава структура

Въпреки изключителната си твърдост, синтерованият SiC поддържа сравнително лека структура в сравнение с традиционните метални решения. Това осигурява няколко оперативни предимства:

По-бърза реакция на инструмента и точност на позициониране

Намалено механично натоварване на етапите на движение

Подобрена стабилност на системата по време на високоскоростен трансфер на пластини

Комбинацията от висока твърдост и ниско тегло прави патронника особено подходящ за модерно високопроизводително литографско оборудване.

Изключителна устойчивост на износване и дълъг експлоатационен живот

Силициев карбиде един от най-твърдите налични инженерни материали, осигуряващ на патронника изключително висока устойчивост на износване. Дори след продължителна употреба, повърхността запазва своята гладкост и структурна цялост, осигурявайки постоянна поддръжка на пластини и надеждна работа.

Тази издръжливост значително удължава експлоатационния живот на патронника, като намалява честотата на смяна и намалява общите оперативни разходи.

Съвместимост с основно литографско оборудване

Semicorex може да осигури стандартни вакуумни патронници, съвместими с основните фотолитографски системи, включително тези, използвани от водещи производители на полупроводниково оборудване. В допълнение към стандартните модели, ние поддържаме и напълно персонализирани дизайни, включително:

Персонализирани размери и размери на вафли

Специализирани конструкции на вакуумни канали

Интеграция със специфични платформи за литографски инструменти

Персонализирани интерфейси за монтаж

Нашият инженерен екип работи в тясно сътрудничество с клиентите, за да осигури прецизна съвместимост със съществуващото полупроводниково оборудване.

По-бърза доставка и предимство при конкурентни разходи

В сравнение с вносните вакуумни патронници, продуктите на Semicorex предлагат значителни оперативни предимства:

Време за доставка: 4–6 седмици

Значително по-кратко време за доставка от вносните компоненти

Бърза техническа поддръжка и следпродажбено обслужване

Силна конкурентоспособност на разходите

С непрекъснато подобряване на производствения капацитет, високопрецизните вакуумни патронници Semicorex от SiC вече могат да постигнат надеждна вътрешна замяна на вносни продукти, като помагат на производителите на полупроводници да осигурят веригите за доставки, като същевременно намаляват разходите за доставка.
