Графитни въздушни лагери

Графитните въздушни лагери Semicorex са високопрецизен аеростатичен компонент, предназначен да осигури линейно и въртеливо движение без триене за свръхпрецизни машини. Произведени от специализиран клас изостатичнипорест графит, този лагер използва естествената пропускливост на въглеродната микроструктура, за да създаде еднаква, твърда и стабилна въздушна възглавница. За разлика от конвенционалните лагери, които разчитат на пробити отвори, Graphite Air Bearings използват милиони субмикронни пори по цялата си повърхност, за да действат като ограничител, осигурявайки идеално разпределен профил на налягане без градиенти или скокове на налягането.

Технически спецификации

Въз основа на отчета за изпитване на проба, графитът Semicorex проявява следните сертифицирани свойства:

Основни характеристики и предимства

Равномерно разпределение на налягането: структурата на порите от 0,5 µm създава "завеса" от въздух, елиминирайки вълните на налягането, свързани с лагерите на отвора, и осигурява превъзходна твърдост при накланяне.

Движение без триене: Нулево статично и динамично триене (без залепване) позволява безкрайна разделителна способност на позициониране и нулево износване, удължавайки живота на системата за неопределено време.

Защита срещу сблъсък (меко кацане): Графитната повърхност на Shore 53 HS не дразни. В случай на загуба на въздух, лагерът се установява внимателно върху водача, действайки като суха смазка и предотвратявайки катастрофална повреда на прецизния водач.

Високо затихване: Theпорест графитматрицата естествено абсорбира вибрациите, осигурявайки амортизиращ ефект на "стискващ филм", който подобрява времето за установяване и динамичната стабилност в приложенията за сканиране.

Съвместимост с чисти помещения: Графитните въздушни лагери Semicorex работят без масло или грес, което ги прави идеални за среда на чисти помещения от клас 1 по ISO, често срещана в производството на полупроводници.

Визуални характеристики

Визуалната проверка на компонентите на Graphite Air Bearings (препратка към предоставените изображения) разкрива:

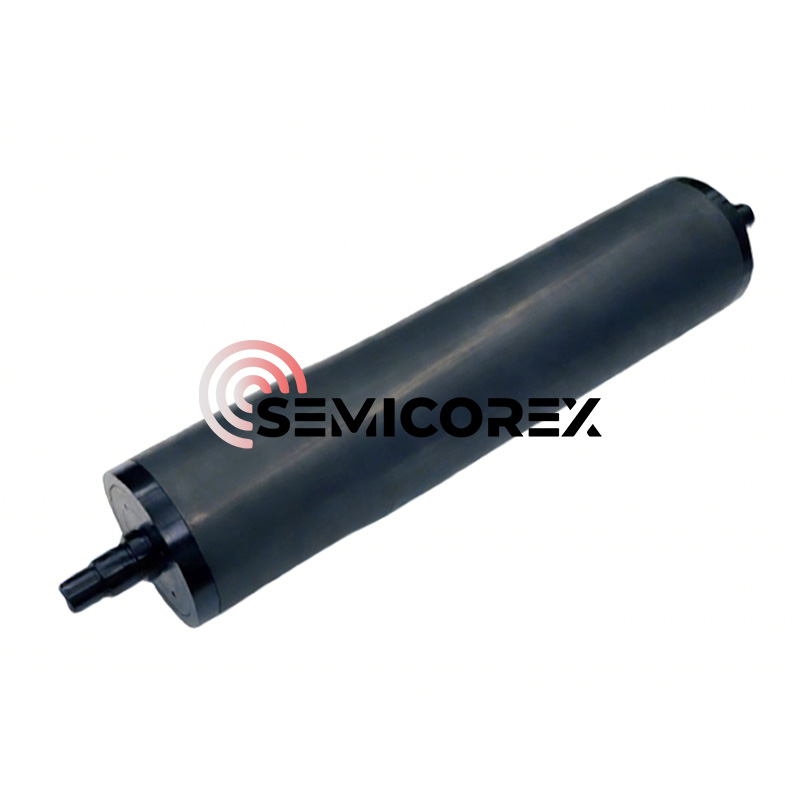

Повърхностно покритие: Матово, въгленосиво покритие, характерно за прецизно шлифован графит.

Геометрия: Предлага се в конфигурации с линейни пръти с машинно обработени слотове за монтаж или вакуумно почистване. Порестата повърхност изглежда еднаква с просто око, прикривайки микроскопичната мрежа от пори.

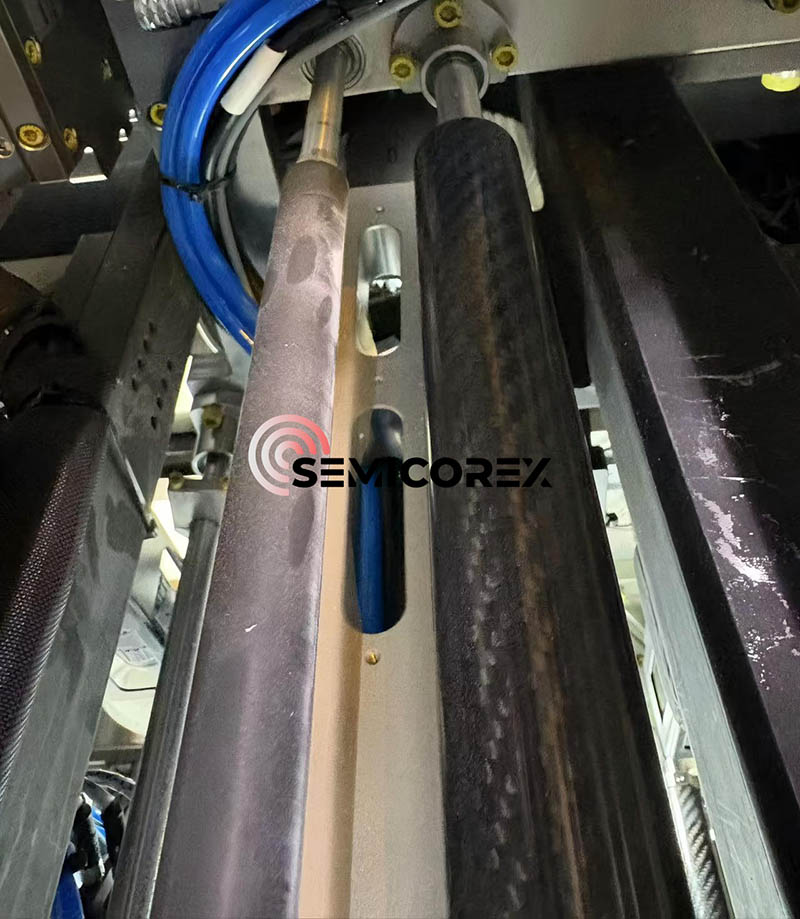

Монтаж: Проектиран за интегриране с прецизно обработени слотове или системи за монтаж със сферични болтове, за да се осигури паралелност с направляващата.

Исторически контекст и технологична еволюция

Ограниченията на контактните лагери

В продължение на десетилетия стандартът за линейно движение беше определен от рециркулиращи сачмени лагери и ролкови плъзгачи. Въпреки че са здрави, тези системи страдат от присъщи ограничения, определени от херцианското контактно напрежение. Физическият контакт между търкалящите се елементи и напречното колело генерира триене, топлина и частици от износване. При свръхпрецизни приложения „шумът“, генериран от рециркулиращите топки, създава вълни на скоростта, които са неприемливи за метрология на нанометрово ниво. Освен това необходимостта от смазване въвежда замърсители и изисквания за поддръжка, които са несъвместими със съвременните стандарти за чисти помещения.

Аеростатичната революция

Преходът към въздушни лагери бележи фундаментална промяна в машинния дизайн. Чрез разделянето на повърхностите с въздушен филм инженерите елиминираха механичния контакт. Ранните въздушни лагери използваха компенсация на отворите. При този дизайн сгъстеният въздух се подава през няколко прецизно пробити отвора (отвори) и се разпределя през жлебове.

Ограничения на дизайна на отвора:

Градиенти на налягането: Налягането пада значително, когато въздухът се отдалечава от отвора/жлеба, намалявайки ефективността на товароносимост.

Пневматичен чук: Обемът въздух, уловен в жлебовете, може да действа като кондензатор, което води до самовъзбуждащи се вибрации или „удряне“.

Запушване: Една частица прах може да блокира отвор, причинявайки незабавна повреда на лагера.

Катастрофални сривове: Лагерите с отвор обикновено са направени от твърд метал (алуминий, неръждаема стомана). Ако подаването на въздух се повреди, контактът метал върху метал или метал върху гранит води до сериозно надраскване и надраскване.

Появата на технологията за пореста медия

Въздушните лагери с пореста среда, като тези, използващи порест графит, решават тези проблеми, като използват самия материал на лагера като ограничител.

История: Разработена в средата на 20-ти век, но усъвършенствана за търговска употреба през 80-те и 90-те години на миналия век, технологията за порест въглерод използва процеса на синтероване, за да създаде материал с милиони микроскопични, криволичещи пътища.

Пробивът: Ключът беше контролирането на производствения процес, за да се осигури изотропна пропускливост. Спецификацията на Graphite Air Bearings от 0,5 µm среден диаметър на порите представлява зряла итерация на тази технология, оптимизираща ограничаването на потока, за да увеличи максимално твърдостта, като същевременно минимизира консумацията на въздух. Тази еволюция трансформира въздушните лагери от деликатни лабораторни инструменти в здрави индустриални компоненти, способни да работят в тежки работни среди.

Материалознание: Дълбоко потапяне в порест графит за въздушен лагер

Производство на изостатичен графит

Графитните въздушни лагери се идентифицират като изостатичен графит. Този производствен процес се различава от екструдирания или формован графит.

Суровина: нефтеният кокс с висока чистота е микронизиран на частици (свързани с фината структура, наблюдавана в спецификацията на порите от 0,5 µm).

Студено изостатично пресоване (CIP): Прахът се поставя във форма и се подлага на свръхвисоко налягане от всички посоки (налягане на течността). Това гарантира, че плътността (1,74 g/cm³) е еднаква в цялата заготовка. Тази изотропия е от решаващо значение, защото гарантира, че въздухът протича през лагера с еднаква скорост във всички посоки, предотвратявайки "накланяне" или неравномерно повдигане.

Графитизация: Заготовката се нагрява до ~3000°C. Това подравнява кристалната структура, превръщайки въглерода в графит. Този процес придава специфично съпротивление от 13,02 µΩ·m, което е ключов показател за степента на графитизация и термична стабилност.

Микроструктурен анализ

Размер на порите (0,5 µm): Това е измерение на "Златокоска".

Ако порите са твърде големи (> 1,0 µm): Консумацията на въздух става прекомерна и лагерът губи твърдост (твърде пропусклив).

Ако порите са твърде малки (< 0,1 µm): Лагерът изисква непрактично входно налягане, за да генерира повдигане и времето за реакция става бавно.

0,5 µm: Представлява оптимизация за стандартни индустриални системи за сгъстен въздух (80 PSI), балансираща ефективност с висок капацитет на натоварване.

Плътност (1,74 g/cm³): Типичните плътни графити варират от 1,70 до 1,85 g/cm³. Стойност от 1,74 показва порьозност от приблизително 15-20%. Този обем "празно пространство" действа като вътрешен резервоар, осигуряващ постоянен приток на въздух към лицето.

Механична устойчивост

Якост на натиск (127,0 MPa): Тази стойност е значителна. Това означава, че лагерът може да издържи огромни натоварвания без структурна повреда. За контекст типичният бетон е ~30 MPa. порестият графит за въздушен лагер е четири пъти по-здрав от бетона при натиск. Това позволява лагерът да бъде захванат или предварително натоварен с високи магнитни сили без напукване.

Якост на огъване (80,7 MPa): Това е високо за графит. Той гарантира, че лагерните подложки няма да се изкривят или щракат под огъващите моменти, приложени по време на ускорение или несъосност при монтажа.

Трибологията и "мекото кацане"

Твърдостта по Шор от 53 HS (склероскоп) го поставя в категорията "средно твърди" за графити (по-меки от някои изключително плътни класове, които могат да бъдат 70-80 HS).

Трибологична полза: При катастрофа материалът на лагера трябва да бъде жертвен. Гранитът (пътеката) е много по-твърд. Графитът Shore 53 ще се изтрие на фин прах при удар, смазвайки плъзгача и предотвратявайки прехвърлянето на енергия към надраскване на гранита. Това самосмазващо се свойство е най-добрата застрахователна полица за скъпи машини.
