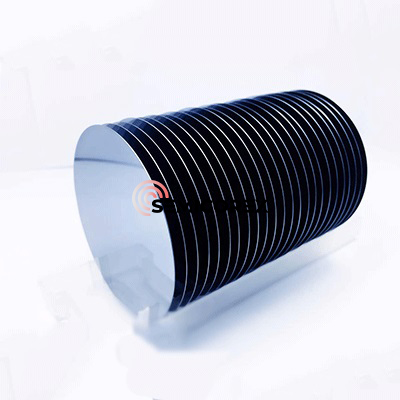

Разгледайте нашата изчерпателна селекция отсилициеви пластини, които са щателно изработени, за да отговорят на взискателните изисквания на авангардни полупроводникови приложения. ТезиСи вафлиса проектирани с прецизност и проектирани за надеждност, служейки като основен субстрат за разработването на съвременни електронни устройства, микрочипове и фотоволтаични клетки. Независимо дали сте изследователска институция, производител на полупроводници или академична институция, нашата гама отсилициеви пластинипредлага несравнимо качество и производителност.
Спецификации:
Материал: монокристален силиций с висока чистота
Диаметър: Предлага се в различни размери, включително 100 mm, 150 mm, 200 mm и 300 mm (налични размери по поръчка при поискване)
Ориентация: налични са основни <100>, <111>, <110> ориентации
Съпротивление: Специализирани опции за съпротивление, за да отговарят на специфичните изисквания на приложението, вариращи от 0,001 Ωcm до 10 000 Ωcm
Повърхностно покритие: Едностранно или двустранно полирано с прецизен контрол на грапавостта (Ra)
TTV (Обща вариация на дебелината): Строго контролирана TTV за еднаквост по цялата пластина
Извивка/деформация: Намалени до минимум извивка и изкривяване, за да се осигури съвместимост с оборудване за обработка на полупроводници
Опаковка: Вафлите са сигурно опаковани в среда на чиста стая, за да се предотврати замърсяване и да се осигури цялост по време на транспортиране и съхранение
Приложения:
● Производство на полупроводникови устройства
● MEMS (микро-електро-механични системи)
●l Производство на интегрални схеми (ICs).
● Оптоелектроника
● Фотоволтаици (слънчеви клетки)
● Микрофлуидика
● Сензорна технология
● Квантово компютърно изследване
Възползвайте се от изключителното качество и последователност на нашите силиконови пластини, за да стимулирате иновациите и да ускорите вашите полупроводникови изследователски и развойни проекти. Със строги мерки за контрол на качеството и ангажимент за високи постижения, нашите силициеви пластини дават възможност на изследователите и производителите да прокарат границите на технологиите и да поставят началото на следващата вълна от пробиви в електрониката и извън нея.
