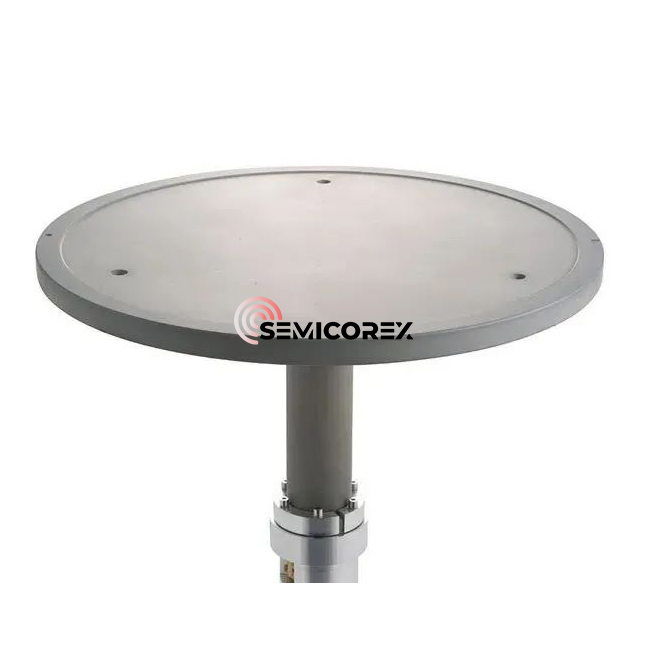

ALN нагреватели

Semicorex ALN нагреватели за полупроводник е устройство, използвано за отопление на полупроводникови материали. Основно се прави отАлуминиева нитридна керамикаМатериалът има отлична топлопроводимост и висока температурна устойчивост и може да работи стабилно при високи температури. Нагревателят обикновено използва проводник за съпротивление като нагревателен елемент. Чрез енергизиране на проводника за съпротивление за загряване, топлината се прехвърля на повърхността на нагревателя, за да се постигне нагряване на полупроводниковия материал. ALN нагревателите за полупроводник играят важна роля в процеса на производство на полупроводници и могат да се използват в процеси като растеж на кристали, отгряване и печене.

В процеса на предния край (FEOL) на производството на полупроводници трябва да се извършват различни процесорни обработки на вафла, особено нагряване на вафлата до определена температура и има строги изисквания, тъй като равномерността на температурата има много важно влияние върху добива на продукта; В същото време полупроводниковото оборудване също трябва да работи в среда, в която съществуват вакуум, плазма и химически газове, което изисква използването на керамични нагреватели (керамичен нагревател). Керамичните нагреватели са важни компоненти на оборудването за отлагане на тънък филм за полупроводници. Те се използват в процесорната камера и директно се свързват с вафлата, за да носят и позволят вафлата да се получи стабилна и равномерна температура на процеса и да реагира и генерира тънки филми на повърхността на вафлите с висока точност.

Оборудване за отлагане на тънък филм за керамични нагреватели обикновено използва керамични материали на базата наалуминиев нитрид (aln)Поради високите температури. Алуминиевият нитрид има електрическа изолация и отлична топлопроводимост; В допълнение, коефициентът на термично разширяване е близък до този на силиций и има отлична плазмена устойчивост, което го прави много подходящ за използване като компонент на полупроводниково устройство.

ALN нагревателите включват керамична основа, която носи вафлата, и цилиндрично опорно тяло, което я поддържа на гърба. Вътре или на повърхността на керамичната основа, в допълнение към елемент на съпротивление (нагревателен слой) за нагряване, има и RF електрод (RF слой). За да се постигне бързо отопление и охлаждане, дебелината на керамичната основа трябва да бъде тънка, но твърде тънка също ще намали твърдостта. Поддържащото тяло на нагревателите ALN обикновено е направено от материал с коефициент на термично разширение, подобен на този на основата, така че корпусът на поддържането често е изработен от алуминиев нитрид. Нагревателите ALN приемат уникална структура на дъното на вала (вал), за да защитят клемите и проводниците от ефектите на плазмата и корозивните химически газове. В входа на топлопреминаването на газ и изхода е осигурена в корпуса на опора, за да се осигури еднаква температура на нагревателя. Основата и опорното тяло са химически свързани с свързващ слой.

В основата на нагревателя е погребан за отопление на съпротивление. Той се формира чрез печат на екрана с проводима паста (волфрам, молибден или танталум), за да се образува спирален или концентричен кръг схема. Разбира се, може да се използва и метална тел, метална мрежа, метално фолио и т.н. При използване на метода на отпечатване на екрана се приготвят две керамични плочи със същата форма и проводимата паста се прилага върху повърхността на една от тях. След това се синхронизира, за да се образува резистивен нагревателен елемент, а другата керамична плоча се припокрива с резистивния нагревателен елемент, за да се направи резисторен елемент, заровен в основата.

Основните фактори, влияещи върху топлинната проводимост на алуминиевата нитридна керамика, са плътността на решетката, съдържанието на кислород, чистотата на прах, микроструктурата и т.н., което ще повлияе на топлинната проводимост на керамиката на алуминиевата нитрид.
