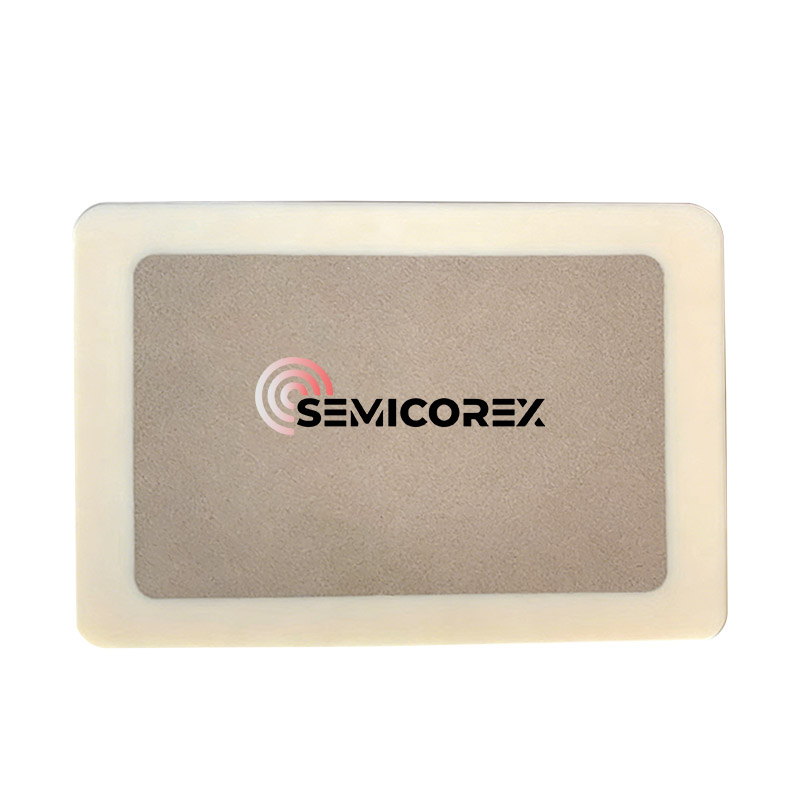

Вакуумен патронник от порест алуминий

Вакуумният патронник Semicorex Porous Alumina е носещата платформа за фиксиране на продуктите, използвайки принципа на вакуумно засмукване, неговата част от трансферния вакуум обикновено е пореста керамична плоча от алуминий. Порестата керамична плоча е вградена във вдлъбнатия отвор в основата, нейният периметър е залепен и запечатан към основата, а основата е обработена от плътни керамични или метални материали. При минус налягане в работната среда патронникът е свързан към вакуумната помпа през порестата структура вътре в керамичната плоча, за да изтегли въздух, което прави зоната под пластината образува вакуумна зона, която е много по-ниска от външното атмосферно налягане. Под действието на силната разлика в налягането, пластината е здраво закрепена към повърхността на патронника. Обикновено, колкото по-висока е степента на вакуум под пластината, толкова по-плътно е сцеплението между патронника и детайла и толкова по-силна е адсорбционната сила.

В полупроводниковата и микроелектронната индустрия прецизността не е просто изискване – тя е стандарт. Вакуумният патронник от порест алуминиев оксид (известен също като керамичен вакуумен патронник) е критичен компонент, предназначен да осигури равномерно засмукване без увреждане на деликатни субстрати по време на процеси на литография, проверка и рязане.

Какво представлява вакуумният патронник от порест алуминий?

За разлика от традиционните метални патронници, които използват машинно обработени канали за създаване на засмукване, порестият керамичен патронник използва специализирана микроскопична структура на порите. Това позволява вакуумното налягане да се разпределя равномерно по цялата повърхност на детайла, предотвратявайки "вдлъбнатините" или деформациите, които често се наблюдават при набраздените дизайни.

Основни технически спецификации

За да разберем ефективността на тези компоненти, ние разглеждаме материалните свойства на Al2O3 с висока чистота:

Защо да изберете порест алуминиев оксид пред традиционните материали?

1. Превъзходна плоскост и еднородност

Микроскопичната структура на порите гарантира, че силата на вакуума се прилага върху 100% от контактната площ. Според данни от индустрията равномерното засмукване намалява напрежението на пластините с до 40% в сравнение с традиционните набраздени патронници от неръждаема стомана.

2. Висока термична стабилност

Алуминиевата керамика притежава нисък коефициент на термично разширение (CTE). При високотемпературна обработка или лазерна проверка, патронникът запазва размерите си, като гарантира, че дълбочината на фокуса остава постоянна.

3. ESD и контрол на замърсяването

Двуалуминиевият оксид с висока чистота е химически инертен и естествено устойчив на корозия. Освен това могат да се прилагат специализирани "черен алуминиев оксид" или антистатични покрития за предотвратяване на електростатичен разряд (ESD), който е отговорен за близо 25% от загубата на добив на полупроводници в някои среди.

Основни приложения във високотехнологичното производство

Обработка на полупроводникови пластини

Основният случай на употреба е във фотолитографията и изследването на пластини. Изключителната плоскост (<2μm) гарантира, че пластината остава в тясната дълбочина на полето на усъвършенстваните оптични системи.

Производство на тънкослойни слънчеви клетки

За гъвкави или изключително тънки субстрати традиционните вакуумни канали могат да причинят физическа повреда. „Дишащата“ повърхност на порестата керамика действа като нежна въздушна възглавница или засмукваща плоча, предпазвайки крехките слоеве.

Шлифоване на оптични лещи

Порестият алуминиев оксид се използва за задържане на лещи по време на прецизно шлифоване, където всяка вибрация или неравномерен натиск биха довели до оптични аберации.

Често задавани въпроси (FAQ)

Q1: Как почиствате вакуумен патронник от порест алуминий?

О: Почистването е жизненоважно за поддържане на засмукването. Препоръчваме използването на ултразвуково почистване в дейонизирана вода или специализирани разтворители. Тъй като алуминиевият оксид е химически стабилен, той може да издържи на повечето киселинни или алкални почистващи препарати. Уверете се, че патронникът е изпечен сух, за да премахнете влагата от порите.

Q2: Може ли размерът на порите да бъде персонализиран за конкретни субстрати?

A: Да. По-малките пори (приблизително 10 μm - 20 μm) са по-добри за ултратънки филми, за да предотвратят „отпечатването“, докато по-големите пори предлагат по-висок въздушен поток за по-тежки или порести детайли.

Q3: Каква е максималната работна температура?

О: Докато самата керамика може да издържи на температури над 1500 ℃, комплектът вакуумен патронник (включително уплътнения и корпуси) обикновено е оценен за до 250 ℃ до 400 ℃ в зависимост от метода на свързване.
