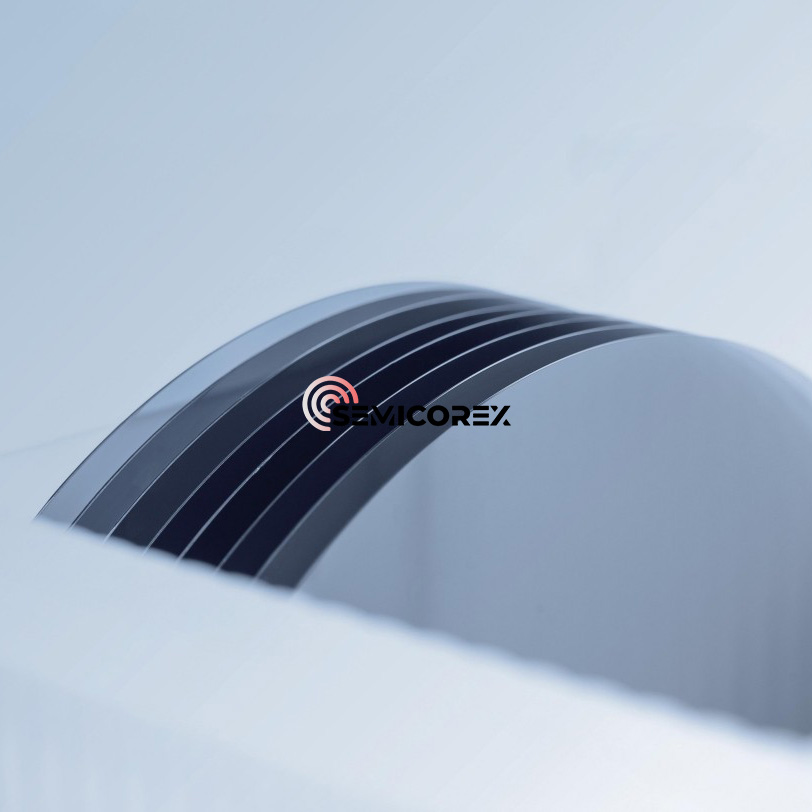

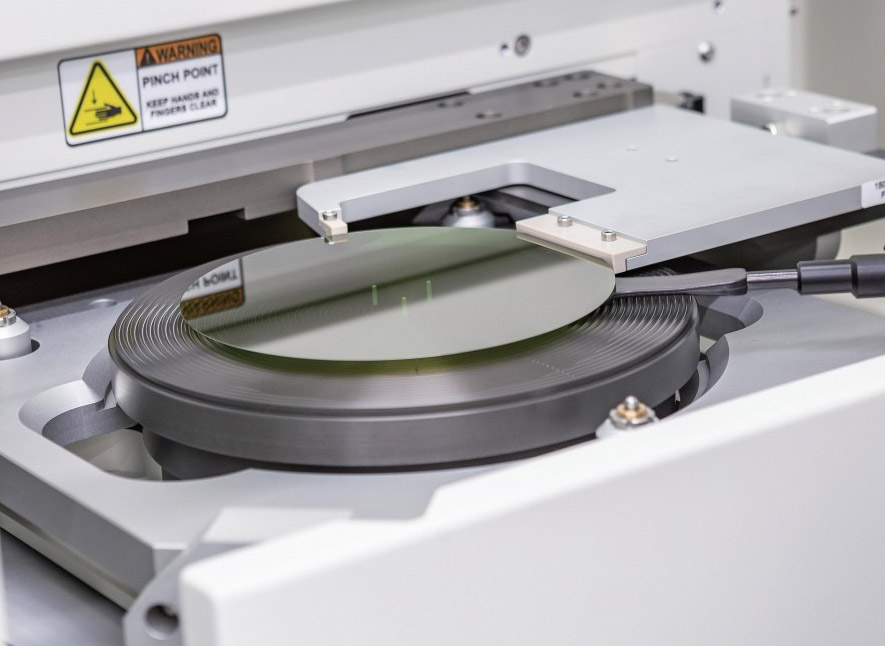

12-инчови полуизолационни SIC субстрати

12-инчовите полу-инсулиращи SIC субстрати на Semicorex представляват пробив в полупроводникови материали от следващо поколение, предлагащи ненадминати производителност за високочестотни, високи мощни и радиационни приложения. Проектирани за усъвършенствано производство на RF, микровълнова и захранване, тези SIC субстрати с голям диаметър позволяват превъзходна ефективност на устройството, надеждност и мащабируемост.

Нашите 12-инчови полу-инсулиращи SIC субстрати са проектирани с помощта на усъвършенствани технологии за растеж и обработка за постигане на висока чистота и минимална плътност на дефектите. С съпротивление, обикновено по -голямо от 10⁹ Ω · cm, те ефективно потискат паразитната проводимост, осигурявайки оптимална изолация на устройството. Материалът проявява изключителна топлопроводимост (> 4.5 W/cm · K), превъзходна химическа стабилност и висока якост на разрушаване на електрическото поле, което го прави идеален за взискателна среда и архитектура на авангардни устройства.

Силиконов карбид (SIC) е сложен полупроводник, съставен от въглерод и силиций. Той е един от идеалните материали за изработка на високотемпературни, високочестотни, високоресови и високо напрежение. В сравнение с традиционните силиконови материали (SI), ширината на лентата на силициевия карбид е 3 пъти по -голяма от тази на силиций; Термичната проводимост е 4-5 пъти по-голяма от тази на силиций; Напрежението на разрушаване е 8-10 пъти по-голямо от това на силиций; Скоростта на отклоняване на електрон е 2-3 пъти по-голяма от тази на силиций, който отговаря на нуждите на съвременната индустрия за висока мощност, високо напрежение и висока честота. Използва се главно за направата на високоскоростни, високочестотни, високоевременни и леки електронни компоненти. Зоните на приложенията надолу по веригата включват интелигентни мрежи, нови енергийни превозни средства, фотоволтаична вятърна енергия, 5G комуникации и др. В областта на захранващите устройства, диодите на силициев карбид и MOSFET са започнали търговски приложения.

Индустриалната верига на силициев карбид включва основно субстрати, епитакси, проектиране на устройства, производство, опаковане и тестване. От материали до полупроводникови устройства за захранване, силициев карбид ще премине през растеж на единичен кристал, нарязване на сливане, епитаксиален растеж, дизайн на вафли, производство, опаковки и други потоци на процеси. След синтезиране на силициев карбид на прах, първо се правят влагат на силициев карбид, а след това се получават субстрати от силициев карбид чрез нарязване, смилане и полиране, а растежът на епитаксиалния растеж се извършва за получаване на епитаксиални вафли. Епитаксиалните вафли са подложени на процеси като фотолитография, офорт, йонна имплантация и метална пасивация за получаване на силициеви карбидни вафли, които се нарязват на матрици и се опаковат за получаване на устройства. Устройствата се комбинират и се поставят в специален корпус, за да се сглобят в модули.

От гледна точка на електрохимичните свойства, субстрата на силициевия карбид могат да бъдат разделени на проводими субстрати (обхват на съпротивление 15 ~ 30MΩ · cm) и полуинсулиращи субстрати (съпротивление по-високо от 105Ω · cm). Тези два типа субстрати се използват за производство на дискретни устройства като устройства за захранване и радиочестотни устройства след епитаксиален растеж. Сред тях 12-инчовите полу-инсулиращи SIC субстрати се използват главно за производство на радиочестотни устройства на галиев нитрид, оптоелектронни устройства и др. Чрез отглеждане на епитаксиален слой на галиев нитрид върху полуизолиращ силиконов карбиден субстрат, като субстрат на галиев галиев нитрид. Проводимите субстрати на силициев карбид се използват главно за производство на устройства за електроенергия. За разлика от традиционния процес на производство на силициеви устройства, устройствата за захранване на силициев карбид не могат да бъдат директно произведени върху субстрат на силициев карбид. Необходимо е да се отглежда епитаксиален слой на силициев карбид върху проводим субстрат, за да се получи епитаксиална вафла от силициев карбид, а след това да се произвеждат диоди, MOSFET, IGBT и други устройства за захранване на епитаксиалния слой.
