Базирана на въглерод система за топлинно поле

● 2026-07-02 ● - ● Оставете ми съобщение

1. Ролята на базираните на въглерод термични полета еволюира от изолационни компоненти до регулатори на прозорци

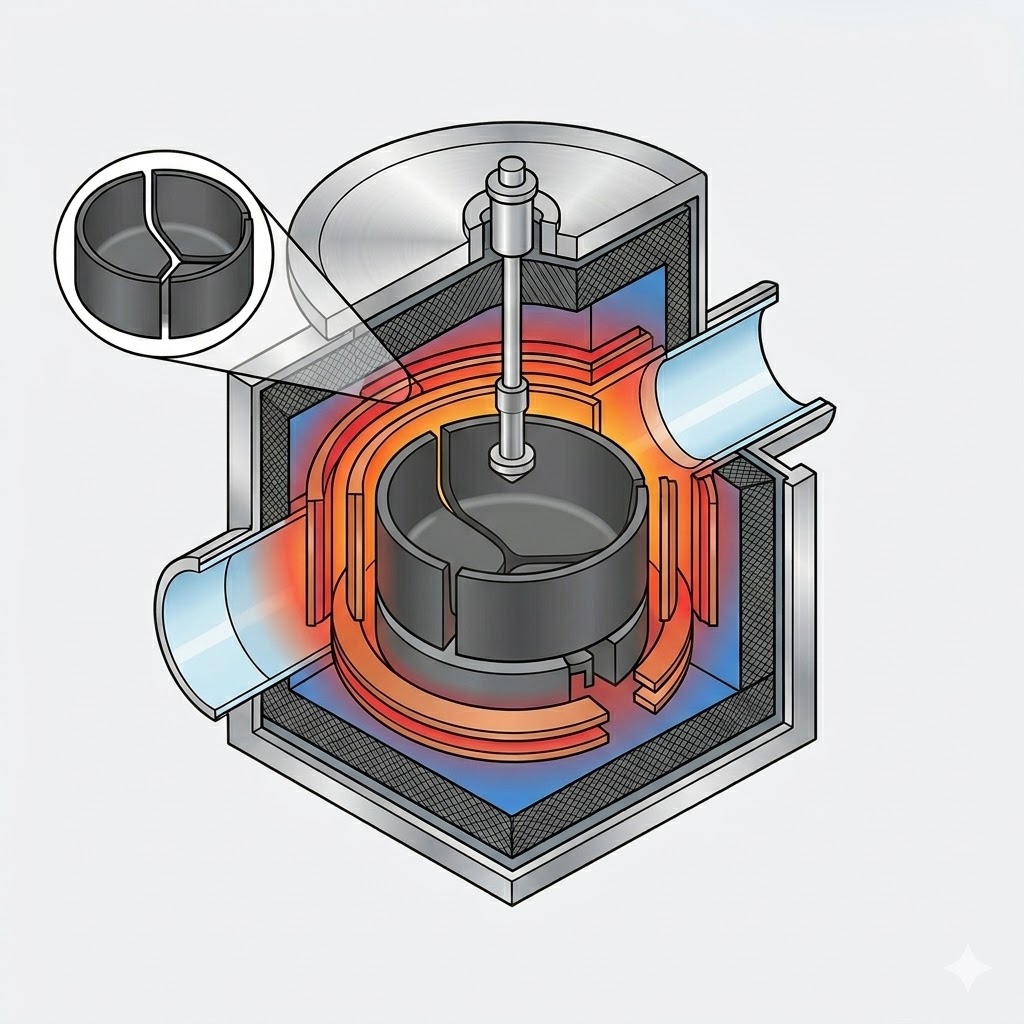

Стойността на топлинното поле на основата на въглерод се простира далеч отвъд традиционната топлоизолация. В съвременните системи за отглеждане на кристали той функционира като всеобхватна платформа за контрол на процеси, която пряко влияе върху качеството на кристалите, производителността и оперативните разходи. Неговите основни функции могат да бъдат обобщени в четири нива:

Функционално ниво	Основна функция	Ключови показатели за ефективност

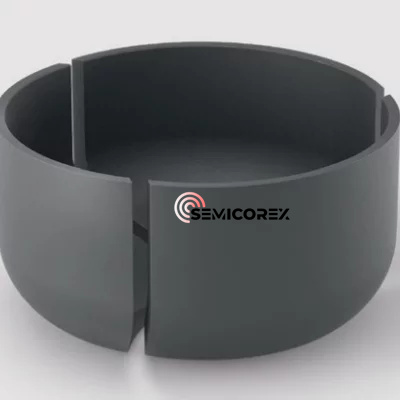

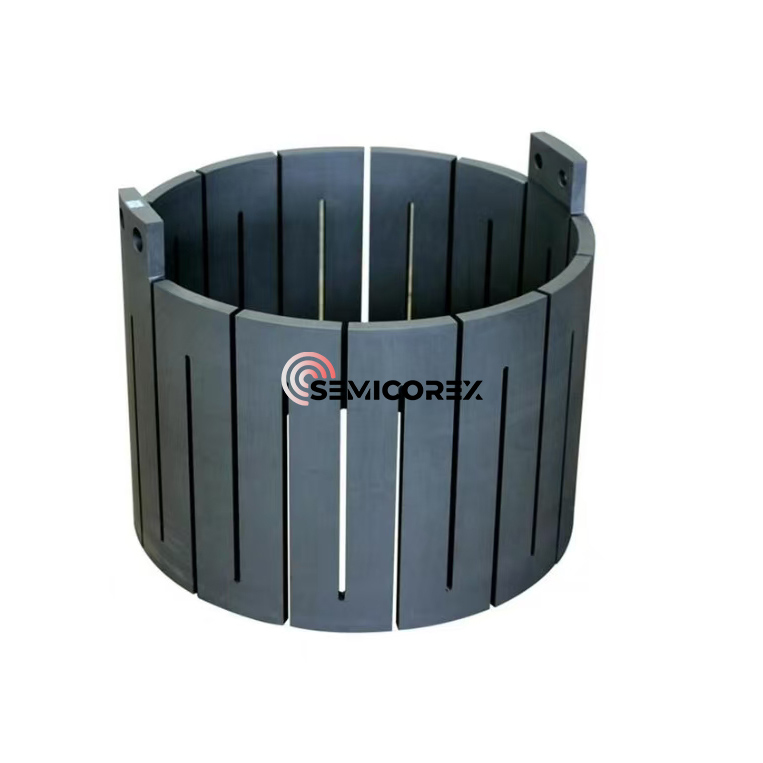

Структурна опора	Поддържакварцови тигли, нагреватели, топлинни щитове, иinsuлационни цилиндриза осигуряване на механична стабилност на широкомащабни системи с термично поле.	Размер на пещта, размери на термичното поле, размер на тигела и капацитет на зареждане
Разпределение на топлината	Контролира пътищата на излъчване, проводимост и конвекция, регулирайки топлинния баланс между стопилката и интерфейса за растеж на кристала.	Температурен градиент, форма на интерфейса, скорост на изтегляне и консумация на енергия
Управление на газовия поток	Насочва потока на аргон и, в SiC PVT системите, пренася материал в парна фаза, като същевременно отстранява летливи видове като SiO и CO.	Характеристики на полето на потока, нива на примеси на кислород и въглерод, образуване на отлагания и продължителност на живота на термичното поле
Контрол на качеството	Влияе върху концентрацията на кислород, концентрацията на въглерод, еднородността на съпротивлението, плътността на дислокациите, разпределението на напрежението и стабилността на кристалната структура.	N-тип силициева съвместимост, SiC политипов контрол и управление на дефекти

Обществено достъпните спецификации на оборудването показват, че фотоволтаичната технология за растеж на кристали на Чохралски (CZ) е навлязла в нов етап, характеризиращ се с по-големи пещи, по-големи термични полета, увеличен капацитет на зареждане, интелигентно издърпване на кристали и усъвършенстван контрол с ниско съдържание на кислород.

Според публикуваните спецификации някои усъвършенствани системи за растеж на кристали имат размер на основната камера Φ1700 × 2100 mm и поддържат термични полета до 42 инча в диаметър. Съвместимите размери на тигелите включват 33, 37, 40 и 42 инча, съответстващи на капацитет на зареждане от приблизително 700 kg, 1000 kg, 1200 kg и 1300 kg, съответно.

В допълнение, тези системи показват значителни подобрения в оперативната ефективност, включително:

· Консумация на енергия с постоянен растеж при постоянен диаметър до 42 kW

· Ниска консумация на охлаждаща вода от 20 m³/h

· Ежедневен добив на кристали над 200 кг

· Съвместимост с технологията Continuous Czochralski (CCz) и конфигурации за растеж на кристали, подпомагани от магнитно поле

Тези разработки показват, че дизайнът на термичното поле се е превърнал в критичен фактор при определяне на качеството на кристалите, производствената ефективност и общите производствени разходи.

2. Размери на пещта

2.1 Фотоволтаични CZ монокристални пещи за растеж

Мащабирането на CZ кристални пещи включва много повече от просто увеличаване на размерите на пещта. Успешният мащабен дизайн на пещ изисква координирана оптимизация на следните параметри:

· Диаметър на основната камера

· Височина на спомагателната камера

· Размери на отвора на гърлото

· Размер на тигела

· Хлабина на топлинния щит

· Интерфейси за захранване

· Вакуумни и изпускателни пътища

Типичната инженерна логика зад мащабния дизайн на пещта е обобщена по-долу:

Параметър	Инженерно значение	Въздействие върху ефективността на термичното поле
Диаметър на основната камера	Определя максималния диаметър на топлинното поле, дебелината на изолацията и размерите на нагревателя.	По-големите камери увеличават топлинната инерция, което води до по-бавна температурна реакция.
Размер на отвора на гърлото	Определя допустимите размери на кристални пръти, топлинни щитове, направляващи цилиндри и горни възли на валове.	Прекалено малкото гърло ограничава термичното поле и гъвкавостта на дизайна на структурата за насочване на потока.
Височина на спомагателната камера	Определя възможността за дължина на кристала, пространството за охлаждане и времето на цикъла на извличане на кристали.	По-голямата височина поддържа по-дълъг растеж на кристалите и по-висок производствен потенциал.
Диаметър на тигела	Определя първоначалния капацитет на зареждане, дълбочината на топене и зоната на разтваряне на кислорода.	По-големите тигели увеличават производителността, но правят контрола на кислорода по-предизвикателен.
Външен интерфейс за захранване	Позволява операции OCz, CCz или множество презареждания.	Удължава производствените цикли и увеличава производителността, но също така повишава рисковете от натрупване на примеси.

Трябва да се разграничат два различни показателя за таксуване:

Първоначален капацитет на зареждане

Това се отнася до количеството суровина, заредено в тигела наведнъж и се определя директно от размера на тигела. Обществено достъпните спецификации на оборудването обикновено показват капацитети, вариращи от 700 kg до 1300 kg.

Общ капацитет на зареждане на кампания за пещ

Това включва множество цикли на презареждане или непрекъснати операции по подаване по време на пълен производствен цикъл. В резултат на това общият материал, обработен по време на една пещ, може да бъде значително по-висок от първоначалното зареждане.

Например, индустриалните сравнения, оповестени в публични проспектни документи, показват, че:

· 32-инчово термично поле може да обработи до 3000 kg материал на кампания в пещта.

· 36-инчово термично поле може да обработи до 3500 kg материал на кампания в пещта.

Тези стойности представляват общото производство по време на целия оперативен цикъл, а не еднократния капацитет на зареждане на тигела.

2.2 SiC PVT пещи за отглеждане на кристали

Мащабирането на силициев карбид (SiC) PVT кристални пещи е значително по-предизвикателно от разширяването на конвенционалните силициеви CZ системи.

За разлика от процеса на Чохралски, кристалите SiC не се отглеждат от разтопена фаза. Вместо това, Physical Vapor Transport (PVT) разчита на сублимация на SiC източник на прах при изключително високи температури. Генерираните парни видове се транспортират по протежение на аксиален температурен градиент и впоследствие кристализират върху относително по-хладен зародишен кристал SiC.

Проучване, публикувано от Royal Society of Chemistry (RSC, 2026) върху 150 mm SiC PVT кристален растеж, описва термичната система като състояща се от пет основни компонента:

· Термоизолационен филц

· Графитен тигел

· SiC зародишен кристал

· SiC изходен материал

· Резистивен нагревател

По време на растежа на кристала, изходният прах се сублимира при висока температура, произвеждайки видове от парна фаза, които мигрират нагоре под температурния градиент, преди да се отложат върху зародишния кристал с по-ниска температура, за да образуват единичен кристал.

Следователно, увеличаването на размера на SiC PVT пещ не е просто въпрос на постигане на по-високи температури. Основните инженерни предизвикателства включват:

а. Поддържане на достатъчен аксиален температурен градиентза непрекъснато задвижване на процеса на сублимация-транспорт-кристализация.

b. Минимизиране на радиалните температурни градиентиза намаляване на топлинния стрес, предотвратяване на напукване на кристали и потискане на политипната трансформация.

c. Запазване на стабилността на термичното полепрез целия процес на растеж, тъй като изходният прах постепенно се изразходва.

d. Поддържане на контролируем интерфейс за растеж на кристалипо време на прехода към 8-инчово и бъдещо производство на 12-инчови SiC пластини.

В сравнение с растежа на силициевите кристали, термичното поле в SiC PVT системите трябва да осигури значително по-висока температурна стабилност и по-прецизен термичен контрол, което прави дизайна на термично поле една от най-критичните технологии за производство на SiC кристали с голям диаметър.

3. Критична връзка между дизайна на оборудването и производителността на термичното поле

Взаимодействието между конфигурацията на пещта, дизайна на термичното поле, качеството на кристалите и производствените разходи може да се обобщи, както следва:

Оборудване/Променлива на процеса	Реакция на термичното поле	Качествен отговор на кристала	Въздействие върху разходите
По-голям размер на пещта	По-висока топлинна инерция и по-дълги пътища на газовия поток	По-трудно е да се поддържа еднаквост на радиалната температура	По-висок производствен капацитет, но увеличени разходи за въвеждане в експлоатация
По-голямо топлинно поле	Подобрена топлоизолация с намалени топлинни загуби	По-предизвикателен контрол на примесите на кислород и въглерод	По-ниски разходи за амортизация на пластина, но по-високи разходи за компонент на термично поле
По-голям тигел	Увеличен обем на стопилката и по-голямо разтваряне на кислород от стените на тигела	По-високи рискове от флуктуация на концентрацията на кислород и промяна на съпротивлението	По-голям капацитет на зареждане и намалени производствени разходи за килограм
Позиция на по-дълбок топлинен щит	Подобрено кристално охлаждане и повишен аксиален температурен градиент (G)	Потенциал за по-висока скорост на изтегляне, но повишен риск от нестабилност на интерфейса	Подобрена производителност, като същевременно се изисква по-строг контрол на счупването на кристалите
Повишен дебит на аргон	По-силно отстраняване на примеси и подобрен конвективен топлопренос	По-ниски концентрации на кислород и въглерод, но потенциално по-големи температурни колебания	Повишена консумация на аргон и по-високи изисквания за вакуумно изпомпване
Намалено налягане в пещта	Подобрено изпаряване и отстраняване на летливи видове	Модифицирани механизми на отлагане и обратна дифузия	По-високи изисквания към работата на изпускателната система и надеждността на уплътнението
По-висока скорост на теглене	Повишено отделяне на латентна топлина, което изисква по-силен охлаждащ капацитет	По-голяма V/G вариация и по-висок риск от дислокация	По-висока производителност с потенциално намаляване на производствения добив
Многозоново управление на нагревателя	Подобрена контролируемост на температурното поле	По-добро оптимизиране на формата на кристалния интерфейс и транспорта на кислород	Повишена сложност на оборудването и разходи за въвеждане в експлоатация
Магнитно поле / CCz технология	По-стабилна конвекция на стопилката и непрекъснато подаване	Подобрен контрол на ниско съдържание на кислород и еднородност на съпротивлението	По-високи капиталови инвестиции, като същевременно позволяват усъвършенствано производство на силиций от N-тип
Многозоново SiC термично поле	Независимо оптимизиране на аксиалната движеща сила и радиалната температурна равномерност	Намален политипен преход, дислокационна плътност и кристално напукване	По-висок добив на кристали с повишена сложност на системата за управление

Непрекъснатата еволюция на оборудването за растеж на кристали показва, че топлинното поле вече не е просто пасивна структурна единица. Вместо това, тя се е превърнала в интегрирана система за контрол на процеса, която едновременно управлява преноса на топлина, динамиката на флуидите, масовия транспорт, разпределението на примесите и качеството на кристалите.

Тъй като диаметрите на пластините продължават да се увеличават и полупроводниковите материали стават все по-напреднали, бъдещите системи с термично поле все повече ще разчитат на цифрова симулация, мултифизична оптимизация, интелигентен контрол на температурата и персонализиран дизайн на въглеродно-графитни компоненти за постигане на по-висока производителност, по-ниска плътност на дефектите и подобрена ефективност на производството.

Semicorex доставя цялостно портфолио от високопроизводителни продуктиграфитикварцкомпоненти за усъвършенствани системи за термично поле, използвани в приложения за растеж на кристали от силиций и SiC. Нашите продукти са проектирани да осигурят превъзходна термична стабилност, удължен експлоатационен живот и изключителна последователност на процеса. За персонализирани решения или допълнителна техническа информация, моля не се колебайте да се свържете с нашия инженерен екип.
