Какво представляват пръстените в ецването

В производството на чипове фотолитографията и ецването са две тясно свързани стъпки. Фотолитографията предхожда ецването, при което моделът на веригата се развива върху пластината с помощта на фоторезист. След това ецването премахва слоевете филм, които не са покрити от фоторезиста, завършвайки прехвърлянето на шаблона от маската към пластината и подготвяйки следващите стъпки като йонна имплантация.

Гравирането включва селективно отстраняване на ненужния материал чрез химически или физични методи. След покритие, резистентно покритие, фотолитография и проявяване, ецването премахва ненужния тънък филмов материал, изложен върху повърхността на вафлата, оставяйки само желаните зони. След това излишният фоторезист се отстранява. Повтарянето на тези стъпки многократно създава сложни интегрални схеми. Тъй като ецването включва отстраняване на материал, то се нарича "субтрактивен процес".

Сухото ецване, известно също като плазмено ецване, е доминиращият метод при ецване на полупроводници. Плазмените ецващи машини се класифицират в две категории въз основа на техните технологии за генериране и контрол на плазма: ецване с капацитивно свързана плазма (CCP) и ецване с индуктивно свързана плазма (ICP). CCP ецващите се използват предимно за ецване на диелектрични материали, докато ICP ецващите се използват предимно за ецване на силиций и метали и са известни също като проводникови ецващи машини. Диелектричните ецващи устройства са насочени към диелектрични материали като силициев оксид, силициев нитрид и хафниев диоксид, докато ецващите проводници са насочени към силициеви материали (монокристален силиций, поликристален силиций и силицид и др.) и метални материали (алуминий, волфрам и др.).

В процеса на ецване ще използваме предимно два вида пръстени: фокусни пръстени и екраниращи пръстени.

Пръстен за фокусиране

Поради ръбовия ефект на плазмата, плътността е по-висока в центъра и по-ниска в краищата. Фокусният пръстен, чрез своята пръстеновидна форма и свойствата на материала CVD SiC, генерира специфично електрическо поле. Това поле насочва и ограничава заредените частици (йони и електрони) в плазмата към повърхността на пластината, особено по ръба. Това ефективно повишава плътността на плазмата в ръба, доближавайки я до тази в центъра. Това значително подобрява равномерността на ецване по пластината, намалява увреждането на ръба и увеличава добива.

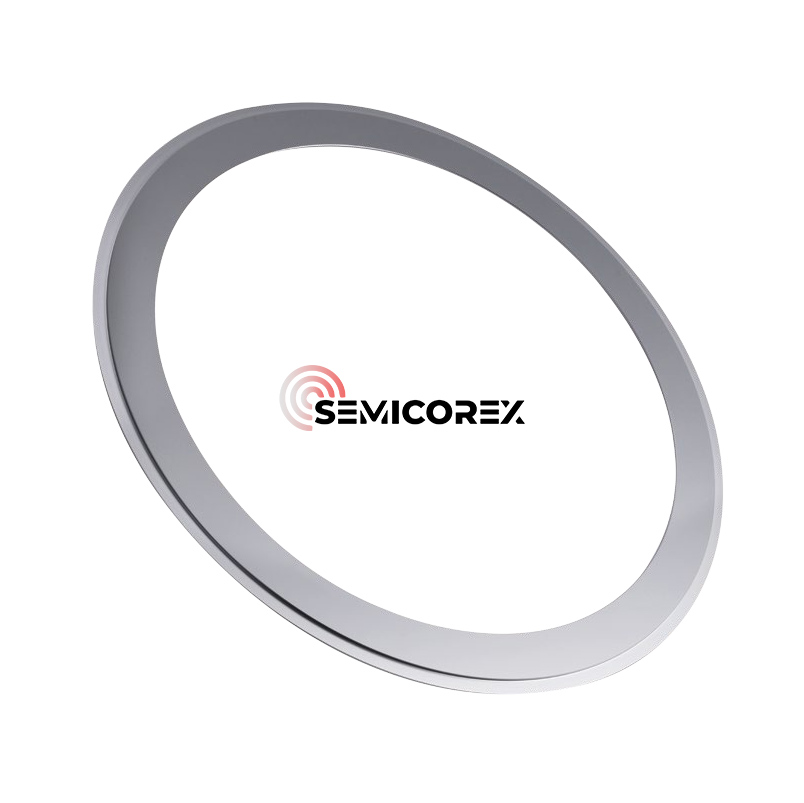

Щит пръстен

Обикновено разположен извън електрода, основната му функция е да блокира преливането на плазмата. В зависимост от структурата, той може да функционира и като част от електрода. Общите материали включват CVD SiC или монокристален силиций.

Semicorex предлага високо качествоCVD SiCиСилицийГравиране на пръстени според нуждите на клиента. Ако имате запитвания или се нуждаете от допълнителни подробности, моля не се колебайте да се свържете с нас.
