TAC покрит с тигел в растежа на кристалите на SIC

През последните години,TAC покритиеТигелията се превърнаха в важно техническо решение като реакционни съдове в процеса на растеж на кристалите на силициевия карбид (SIC). TAC материалите са се превърнали в ключови материали в областта на растежа на кристала на силициевия карбид поради отличната си химическа устойчивост на корозия и стабилност на високотемпературата. В сравнение с традиционните похоти от графити, тигелите, покрити с так

 Фиг.1 растеж на кристала SIC

Предимства и експериментален анализ на тигели, покрити с ТАК

В това проучване сравнихме растежа на кристалите на силициевия карбид, използвайки традиционни графитни походи и графитни походи, покрити с TAC. Резултатите показват, че тигелите, покрити с ТАК, значително подобряват качеството на кристалите.

Фиг.

Фигура 2 илюстрира, че кристалите на силициев карбид, отглеждани в традиционните графитни походи, показват вдлъбнати интерфейс, докато тези, отглеждани в такси, покрити с такси, проявяват изпъкнал интерфейс. Освен това, както се вижда от фигура 3, ръбовият поликристален феномен се произнася в кристали, отглеждани с помощта на традиционни графитни тигели, докато използването на тика, покрити с ТАК, ефективно смекчава този проблем.

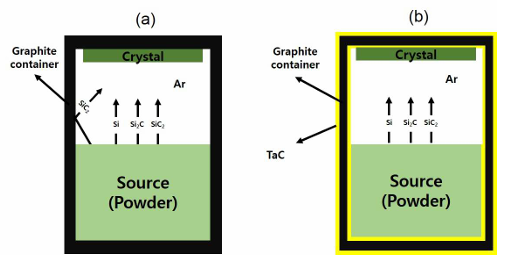

Анализът показва, чеTAC покритиеПовишава температурата в ръба на тигела, като по този начин намалява скоростта на растеж на кристалите в тази област. Освен това, TAC покритието предотвратява директния контакт между графитната странична стена и кристала, което спомага за смекчаване на ядреното. Тези фактори колективно намаляват вероятността от поликристалност, възникнала в краищата на кристала.

Фиг.3 OM изображения на вафли на различни етапи на растеж

Освен това кристалите от силициев карбид, отглеждани вTAC-покритиеТичащите случаи не проявяват почти никаква въглеродна капсулация, често срещана причина за дефекти на микропипи. В резултат на това тези кристали демонстрират значително намаляване на плътността на дефектите на микропипи. Резултатите от тестовете за корозия, представени на фигура 4, потвърждават, че кристалите, отглеждани в тигели, покрити с ТАК, почти нямат дефекти на микропипи.

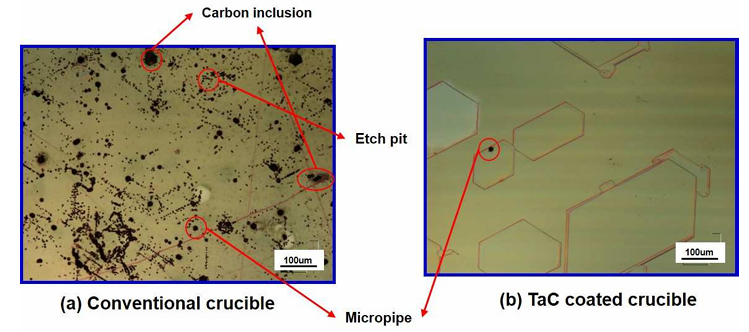

Фиг.4 OM изображение след офорт на KOH

Подобряване на качеството на кристалите и контрола на примесите

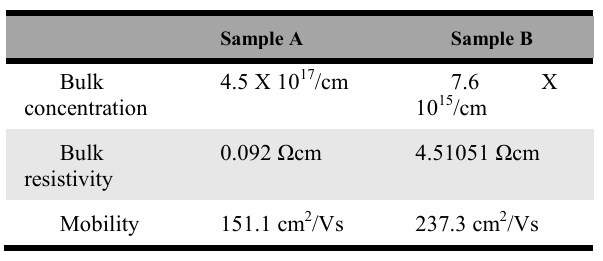

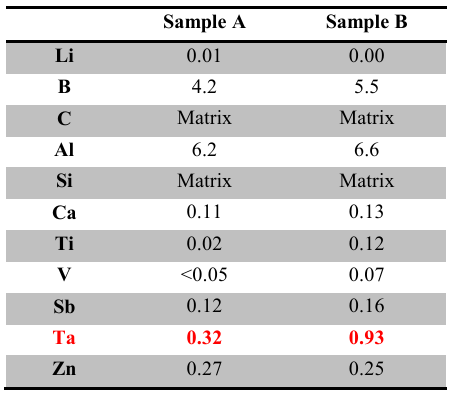

Чрез GDMS и Hall Tests of Crystals, проучването установи, че съдържанието на ТА в кристала се увеличава леко, когато се използва тигели, покрити с TAC, но покритието с TAC значително ограничава навлизането на азот (N) допинг в кристала. В обобщение, тигелите, покрити с так

Semicorex предлага висококачественоГрафичен тигел с покритие от ТАКЗа растежа на кристалите SIC. Ако имате някакви запитвания или се нуждаете от допълнителни подробности, моля, не се колебайте да се свържете с нас.

Телефон за контакт # +86-13567891907

Имейл: sales@semicorex.com
