Защо пръстенът за фокусиране е незаменим за оборудване за гравиране？

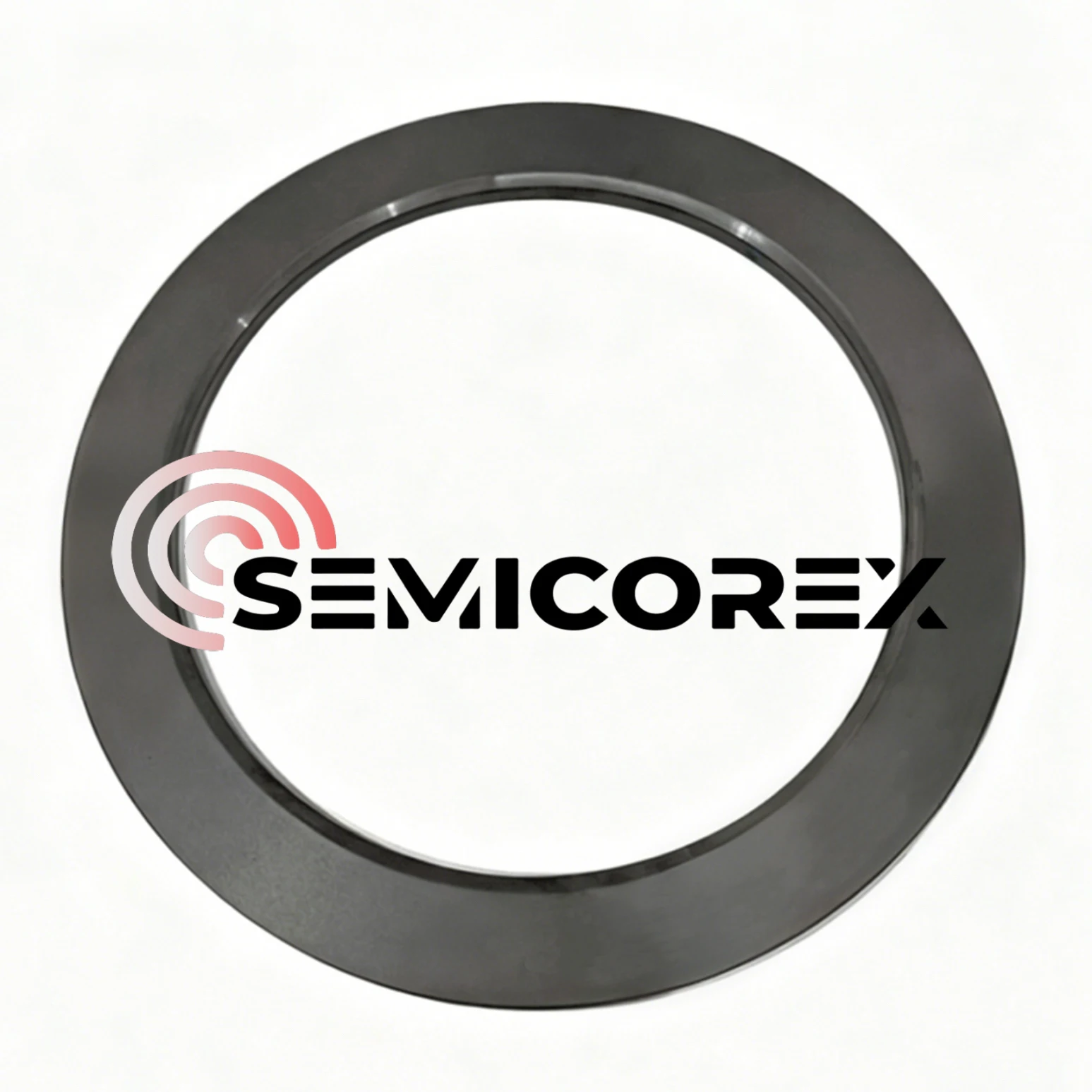

Фокусният пръстен, наричан още компенсационен пръстен или ограничаващ пръстен, е незаменим компонент на оборудването за ецване, особено оборудването за плазмено сухо ецване. Процесите на наномащабно прецизно ецване в съвременното производство на полупроводници не биха били постижими без него. Използването на пръстен за фокусиране гарантира равномерност на ецване, гарантира скорост на ецване на повърхността на пластината, защитава основния хардуер на оборудването за ецване и в крайна сметка подобрява добива на полупроводникови устройства и намалява производствените разходи.

Основни функции на пръстена за фокусиране

1. Оптимизира крайното електрическо поле и разпределението на плазмата

Без aпръстен за фокусиране, линиите на електрическото поле на ръба на пластината стават силно огънати и разминаващи се, което води до ефект на ръба. Това причинява значителни несъответствия в плътността на плазмата и енергията на йонно бомбардиране между ръба на пластината и централната област. Фокусиращият пръстен е разположен около подложката, за да повдигне ефективно физическата и електрическа граница на подложката и да промени разпределението на ръба на плазмата. Той изглажда профила на електрическото поле на ръба на пластината, подобно на превръщането на „стръмна скала“ в „лек наклон“. Това подобрение създава по-равномерна плазмена обвивка на ръба на пластината, насочвайки йони да бомбардират цялата повърхност на пластината под по-вертикален и постоянен ъгъл, включително най-външните матрици.

2. Защитава електростатичния патронник (ESC) и служи като компонент на технологичната камера

Плазмената среда е силно корозивна. Без защита от пръстена за фокусиране високоенергийната плазма директно ще бомбардира и гравира електростатичния патронник (ESC), който държи пластината. Тъй като ESC обикновено се изработват от скъпи материали като алуминиева керамика, тяхната цена за подмяна е изключително висока. Фокусиращият пръстен, като сменяем консуматив,  действа като жертвен компонент за защита на по-критичните части на оборудването и намаляване на свързаните с това разходи. Фокусните пръстени обикновено се изработват от силиций, кварц, силициев карбид и други материали, съвместими с процеса. Частиците, генерирани от неговата ерозия, имат много по-малко въздействие върху процеса, отколкото металните замърсители (напр. алуминий, натрий), освободени от ерозирали ESC материали. Това ефективно намалява риска от замърсяване на камерата и пластините с частици или странични продукти от реакцията, като по този начин минимизира дефектите на продукта.

3. Компенсира вариациите в дебелината на пластината

Горната повърхност на пръстена за фокусиране обикновено е проектирана да бъде равна на горната повърхност на пластината. Това гарантира постоянно разстояние от горния електрод както до повърхността на пластината, така и до повърхността на пръстена за фокусиране, като спомага за формирането на равномерно електрическо поле в цялата област и избягва изкривяването на електрическото поле, причинено от разликите във височината.

Фокусиращият пръстен постепенно се изтънява от плазмата по време на обработката. Изтъненият пръстен за фокусиране причинява дрейф на процеса: тъй като височината на пръстена за фокусиране намалява поради ерозия, способността му да ограничава електрическото поле на ръба отслабва и производителността на процеса на ръба на пластината (напр. скорост на ецване, профил) постепенно се измества. Поради тази причина пръстенът за фокусиране трябва да се сменя периодично въз основа на производителността на процеса (напр. натрупаните RF часове).

Различните процеси на ецване (ецване на силиций, ецване на оксид, ецване на метал) могат да използват фокусни пръстени, направени от различни материали (напр. монокристален силиций, кварц,силициев карбид, керамика), за да съответства на скоростта на ецване и минимизиране на замърсяването. В някои усъвършенствани инструменти софтуерът за усъвършенстван контрол на процеса (APC) проследява продължителността на използване на пръстена за фокусиране и може да компенсира ефектите на ерозия чрез фина настройка на параметрите на процеса (напр. мощност, налягане), удължавайки експлоатационния живот, като същевременно поддържа стабилността на процеса.
