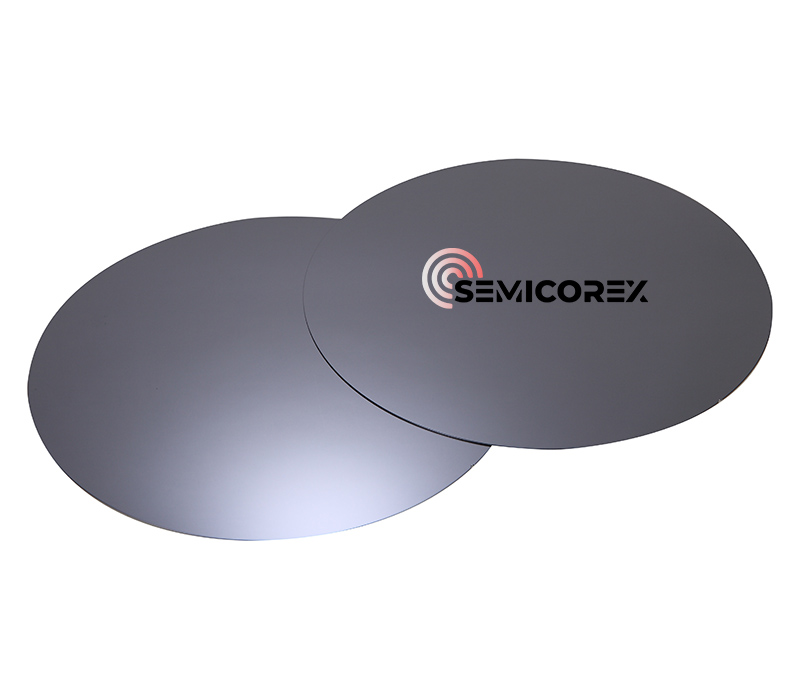

Какво е вафла Dummy?

Защо саСложни вафлиКритично в производството на полупроводници?

В процеса на производство на полупроводници пластините формират основата на производството на чипове. Сред тях специален тип вафла, наричана манекен вафла, играе ключова роля за осигуряване на стабилност на оборудването и контролиране на производствените разходи. За разлика от производствените вафли, вафлите Dummy не са част от крайния продукт и не се продават директно. Въпреки това, тяхното значение за улесняване на производствените процеси и защита на производството не може да бъде надценено. Тази статия изследва дефиницията, функциите, приложенията, материалните съображения и управлението на Dummy Wafers.

Как саСложни вафлиИзползва се в полупроводникови процеси?

Фиктивните вафли имат широк спектър от приложения на различни етапи от производството на полупроводници. По-долу са някои ключови случаи на употреба:

Капацитет на оборудването за пълнене

Определено оборудване, като пещни тръби и ецващи машини, изисква определен брой пластини, за да работят ефективно. Например, по време на термична обработка в aпещна тръба, стабилен газов поток, температурно поле и химическа реакционна среда могат да бъдат постигнати само с подходящо натоварване на пластини. Ако се използват твърде малко производствени вафли, може да възникне нестабилност на процеса, което да повлияе на качеството на продукта. Dummy Wafers действат като пълнители, като гарантират, че оборудването работи при оптимални условия на натоварване.

Мислете за тръбата на пещта като за фурна: само когато вътре се поставят достатъчно хлябове, топлината може да се разпредели равномерно за най-добри резултати при печене. По същия начин Dummy Wafers гарантират, че оборудването работи по най-добрия начин.

Защита на производствените вафли

По време на високорискови процеси като йонна имплантация, ецване или химическо отлагане на пари (CVD), има по-голяма вероятност от нестабилност или генериране на частици по време на калибриране на оборудването или първоначални прогони. Използването на производствени пластини в такива сценарии може да доведе до непоправими щети. Фиктивните вафли служат като защитна мярка, влизайки първи в потока на процеса, за да се минимизира рискът за производствените вафли и да се запази добивът.

Осигуряване на равномерно натоварване на процеса

Някои процеси, като физическо отлагане на пари (PVD), изискват равномерно разпределение на пластините в оборудването. Неравномерното поставяне на пластини може да доведе до непоследователни скорости на отлагане или дебелина, което компрометира качеството на продукта. Чрез добавяне на фиктивни вафли се поддържа балансирана и стабилна среда за обработка.

Намаляване на времето за престой на оборудването

Изключването и рестартирането на оборудването отнема време и ресурси в производството на полупроводници. Продължителните периоди на бездействие също могат да влошат работата на оборудването. Пускането на манекени вафли по време на престой поддържа оборудването активно и го подготвя за последващо производство.

Проверка на оборудването и калибриране на процеса

Фиктивните вафли често се използват като носители за проверка на оборудването и тестване на процеси. Например, след поддръжка или почистване, Dummy Wafers може да потвърди дали оборудването функционира правилно. Всички открити проблеми могат да бъдат разрешени преди производствотовафлисе въвеждат, като се гарантира, че няма да се губят ценни вафли.

Какви са характеристиките на материала и употребата на фиктивните вафли?

Материалът и спецификациите на Dummy Wafers са пригодени да отговарят на изискванията на различни процеси и оборудване. По-долу са техните отличителни черти:

Материал

Повечето фиктивни вафли са направени от същите основни материали като производствените вафли, като напрмонокристален или поликристален силиций, за да се осигури подобна производителност по време на обработка. За специфични процеси, като обработка при висока температура, могат да бъдат избрани по-издръжливи материали, дори и да са по-евтини.

Повърхностна обработка

Не е необходимо качеството на повърхността на вафлите Dummy да съответства на прецизността на производствените вафли. Те могат да бъдат обикновени полирани вафли или тестови вафли и често се използват повторно, освен ако не са сериозно повредени.

Продължителност на живота

Продължителността на живота на фиктивната вафла се влияе от средата на процеса, като излагане на високи температури или корозивни условия. Суровата среда може да съкрати живота им на използване.

Съображения за разходите

Сложни вафлиса значително по-евтини от производствените вафли, като предлагат рентабилно решение за защита на производството и поддържане на стабилността на оборудването.

Как можеСложна вафлаУправлението да бъде оптимизирано?

Ефективното управление на Dummy Wafers е от решаващо значение за подобряване на производствената ефективност и минимизиране на разходите. По-долу са някои стратегии за управление и оптимизиране на Dummy Wafer:

Проследяване на използването

Като записвате броя на използванията, обработетепотоците и условията на износване на фиктивните вафли, техните цикли на използване могат да бъдат оптимизирани, за да се увеличи максимално използването на ресурсите.

Намаляване на замърсяването

Многократното използване на Dummy Wafers може да доведе до замърсяване с частици. Необходимо е редовно почистване или подмяна, за да се поддържа чиста среда на оборудването.

Адаптиране на процеса

Различните процеси налагат специфични изисквания към фиктивните вафли. Например, качеството на повърхността на фиктивните вафли може да повлияе на отлагането на филм по време на процеси с тънък слой. Изборът на подходящи фиктивни вафли за всеки процес е от съществено значение.

Управление на запасите

Докато Dummy Wafers не са част от крайния продукт, техният инвентар трябва да се управлява ефективно, за да се балансират производствените нужди и контролът на разходите.

Изхвърляне и рециклиране

Когато фиктивните вафли достигнат края на жизнения си цикъл, те трябва да бъдат изхвърлени в съответствие с екологичните разпоредби. Силициевите материали могат да бъдат рециклирани или пластините могат да бъдат преназначени за тестване с по-нисък клас.

Какви са случаите на практическа употреба на фиктивните вафли?

Зареждане на тръбата на пещта

В процесите на окисление,пещни тръбиизискват точен брой вафли за поддържане на равномерно разпределение на температурата и постигане на постоянна дебелина на оксидния слой. Dummy Wafers отговарят на това изискване, като същевременно защитават производствените вафли от потенциална нестабилност.

Калибриране на оборудване за ецване

След превключване на процеси или поддръжка на оборудването, фиктивните вафли се използват за валидиране на скоростите на ецване и еднородността. Това гарантира, че производствените пластини не са изложени на потенциални проблеми по време на калибриране.

Заключение

Фиктивните пластини са незаменима част от производството на полупроводници, обслужващи роли, които се простират далеч отвъд калибрирането на оборудването и тестването на процеса. Чрез осигуряване на оптимално използване на оборудването, намаляване на производствените разходи и поддържане на стабилността на процеса, Dummy Wafers допринасят значително за ефективното и устойчиво производство на пластини. С ефективно управление и оптимизация, тези невъзпяти герои на полупроводниковата индустрия помагат за минимизиране на отпадъците и максимизиране на ефективността на ресурсите, тласкайки индустрията към по-висока производителност и устойчивост.

Ние от Semicorex предоставяме набор отВисококачествени вафлипрецизно проектирани да отговарят на високите изисквания на полупроводниковата индустрия, ако имате запитвания или се нуждаете от допълнителни подробности, моля, не се колебайте да се свържете с нас.
