Какво представлява почистването на полупроводникови пластини?

Почистването на вафла се отнася до процеса на отстраняване на замърсители от частици, органични замърсители, метални замърсители и естествени оксидни слоеве от повърхността на вафлата, като се използват физични или химични методи преди полупроводникови процеси като окисляване, фотолитография, епитаксия, дифузия и изпаряване на тел. В производството на полупроводници степента на добив на полупроводникови устройства до голяма степен зависи от чистотата наполупроводникова пластинаповърхност. Следователно, за да се постигне чистотата, необходима за производството на полупроводници, строгите процеси за почистване на пластини са от съществено значение.

Основни технологии за почистване на вафли

1. Химическо чистене:технология за плазмено почистване, технология за почистване на парна фаза.

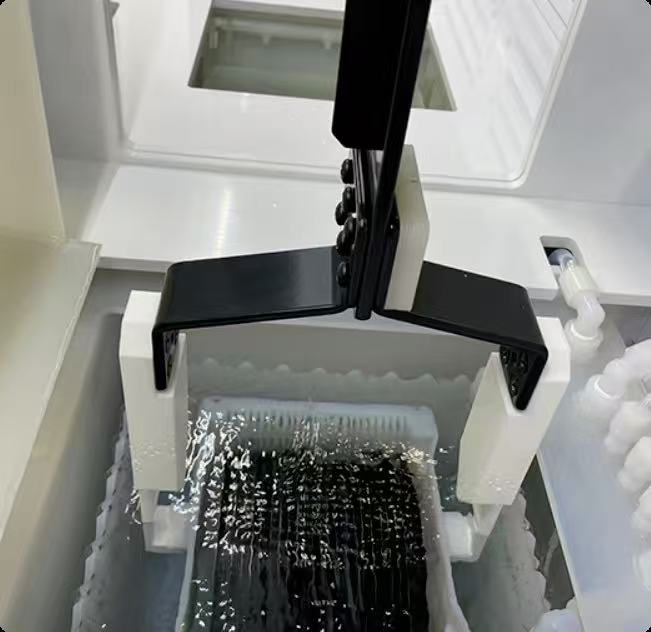

2.Мокро химическо почистване:Метод на потапяне в разтвор, метод на механично почистване, ултразвукова технология за почистване, мегазвукова технология за почистване, метод на ротационно пръскане.

3. Почистване на лъча:Технология за почистване с микро лъч, технология с лазерен лъч, технология за кондензационен спрей.

Класификацията на замърсителите произхожда от различни източници и обикновено се класифицират в следните четири категории според техните свойства:

1. Прахови замърсители

Замърсителите от частици се състоят главно от полимери, фоторезисти и ецващи примеси. Тези замърсители обикновено полепват по повърхността на полупроводниковите пластини, което може да причини проблеми като фотолитографски дефекти, запушване при ецване, дупки от тънък слой и късо съединение. Тяхната адхезионна сила е основно привличане на Ван дер Ваалс, което може да бъде елиминирано чрез прекъсване на електростатичната адсорбция между частиците и повърхността на пластината с помощта на физически сили (като ултразвукова кавитация) или химически разтвори (като SC-1).

2.Органични замърсители

Органичните замърсители идват главно от масла от човешка кожа, въздух в чисти помещения, машинно масло, силиконова вакуумна грес, фоторезист и почистващи разтворители. Те могат да променят хидрофобността на повърхността, да увеличат грапавостта на повърхността и да причинят замъгляване на повърхността на полупроводникови пластини, като по този начин повлияят на растежа на епитаксиалния слой и равномерността на отлагането на тънък слой. Поради тази причина почистването на органични замърсители обикновено се провежда като първа стъпка от цялостната последователност на почистване на вафли, където се използват силни окислители (напр. смес от сярна киселина/водороден пероксид, SPM) за разлагане и ефективно отстраняване на органични замърсители.

3.Метални замърсители

В процесите на производство на полупроводници, метални замърсители (като Na, Fe, Ni, Cu, Zn и т.н.), произхождащи от химикали на процеса, износване на компонентите на оборудването и прах от околната среда, се придържат към повърхността на пластината в атомна, йонна или частицова форма. Те могат да доведат до проблеми като ток на утечка, дрейф на праговото напрежение и съкратен живот на носителя в полупроводникови устройства, което сериозно засяга производителността и добива на чипа. Този тип метални замърсители могат да бъдат ефективно отстранени с помощта на смес от солна киселина или водороден пероксид (SC-2).

4. Естествени оксидни слоеве

Естествените оксидни слоеве върху повърхността на пластината могат да възпрепятстват отлагането на метал, което води до повишена контактна устойчивост, засягайки равномерността на ецване и контрола на дълбочината и пречи на разпределението на допинга при имплантиране на йони. HF ецване (DHF или BHF) обикновено се приема за отстраняване на оксид, за да се осигури целостта на повърхността в следващите процеси.

Semicorex предлага високо качестворезервоари за почистване на кварцза химическо мокро почистване. Ако имате запитвания или се нуждаете от допълнителни подробности, моля не се колебайте да се свържете с нас.
