Основните параметри в сухото ецване

Сухото ецване е основна технология в производствените процеси на микро-електро-механични системи. Изпълнението на процеса на сухо ецване оказва пряко влияние върху структурната прецизност и експлоатационните характеристики на полупроводниковите устройства. За да се контролира прецизно процеса на ецване, трябва да се обърне специално внимание на следните основни параметри за оценка.

1.Etch Rete

Скоростта на ецване се отнася до дебелината на материала, гравиран за единица време (единици: nm/min или μm/min). Стойността му пряко влияе върху ефективността на ецване, а ниската скорост на ецване ще удължи производствения цикъл. Трябва да се отбележи, че параметрите на оборудването, свойствата на материала и площта на ецване влияят върху скоростта на ецване.

2.Избирателност

Селективността на субстрата и селективността на маската са двата вида селективност на сухо ецване. В идеалния случай трябва да се избере ецващ газ с висока селективност на маската и ниска селективност на субстрата, но в действителност изборът трябва да бъде оптимизиран, като се вземат предвид свойствата на материала.

3.Еднородност

Еднаквостта в рамките на пластината е консистенцията на скоростта на различни места в една и съща пластина, което води до отклонения в размерите на полупроводниковите устройства. Докато еднообразието от вафли до вафли се отнася до последователността на скоростта между различните вафли, което може да причини колебания в точността от партида до партида.

4. Критично измерение

Критичният размер се отнася до геометричните параметри на микроструктурите като ширина на линията, ширина на канала и диаметър на отвора.

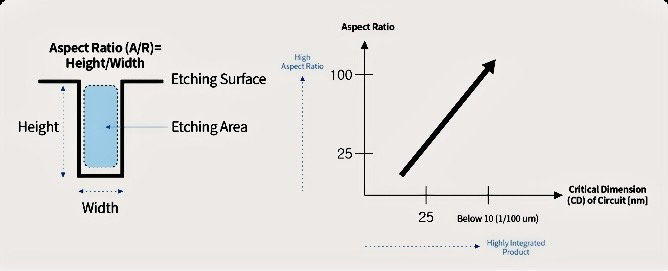

5. Съотношение на страните

Съотношението на страните, както подсказва името, е съотношението на дълбочината на ецване към ширината на отвора. Структурите на аспектното съотношение са основно изискване за 3D устройства в MEMS и трябва да бъдат оптимизирани чрез газово съотношение и контрол на мощността, за да се избегне влошаване на долната скорост.

6. Етч щети

Повреда от ецване като прекомерно ецване, подрязване и странично ецване може да намали точността на размерите (напр. отклонение на разстоянието между електродите, стесняване на конзолните греди).

7. Ефект на зареждане

Ефектът на натоварване се отнася до явлението, че скоростта на ецване се променя нелинейно с променливи като площта и широчината на линията на гравирания шаблон. С други думи, различни гравирани области или ширини на линията ще доведат до разлики в скоростта или морфологията.
